- Mandrin ISO30 Tirette HSD A=50 ER32 Ecrou à roulement Rot.Gauche / Droite
Mandrin ISO30 Tirette HSD A=50 ER32 Ecrou à roulement Rot.Gauche / Droite
https://www.forgesdelaloire.fr/shop/kd118-er32l1-mandrin-iso30-tirette-hsd-a-50-er32-ecrou-a-roulement-rot-gauche-droite-6513 https://www.forgesdelaloire.fr/web/image/product.template/6513/image_1920?unique=6a049edRéférence article :
KD118.ER32L1
Photos non contractuelles – se référer aux détails techniques ci-dessous
Cône à pince ISO 30 (SK30)
Application et usage prévu
• Permet l’attachement des outils de coupe sur la broche de la machine
Conditions d'utilisation
• Sur défonceuse à commande numérique
• Montage de l’outil sur le cône a l’aide de la station de montage KD190.ETISO
À Noter

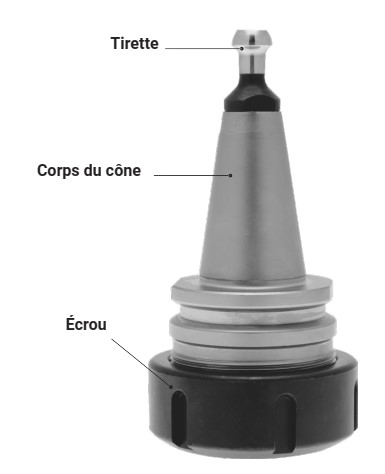

• Un cône ISO est composé de plusieurs éléments:
- Une tirette de préhension; modèle variable en fonction du moteur (détails page A-90)
- L’arrière du corps du cône qui se couple à la broche de la machine (SK30 etc.)
- L’avant du corps qui est filté reçoit l’écrou sur lequel se monte la pince (ER32, ER40, EOC25...).

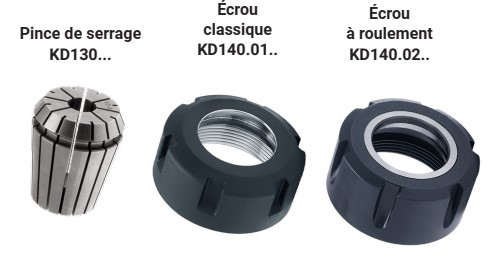

• Différents modèles d’écrous existent : classique, silencieux, à roulement (voir page A-93)
• Pour préserver les cônes dans le temps il est préconisé de les entretenir à l’aide d’accessoires de nettoyage adaptés type KD190.NETPACK..

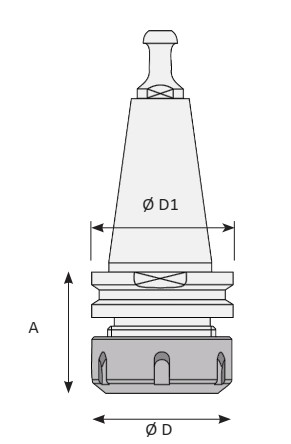

Dimensions | |
---|---|
Hauteur A= | 50 |
Hauteur cône | 52 |
Diamètre de base du cône | 32 |
Diamètre flasque | 50 |
Equilibrage | 24000 trs/min |
Connectiques | |
Tirette | HSD |
Connectique | ER32 |
Coupe | |
Sens de rotation | Gauche / Droite |
Fonctionnalités | |
Ecrou | Ecrou à roulement |
Type | |
Produit | Mandrin |
Système | ISO30 |
Cône à pince ISO 30 (SK30)
Application et usage prévu
• Permet l’attachement des outils de coupe sur la broche de la machine
Conditions d'utilisation
• Sur défonceuse à commande numérique
• Montage de l’outil sur le cône a l’aide de la station de montage KD190.ETISO
À Noter
• Un cône ISO est composé de plusieurs éléments:
- Une tirette de préhension; modèle variable en fonction du moteur (détails page A-90)
- L’arrière du corps du cône qui se couple à la broche de la machine (SK30 etc.)
- L’avant du corps qui est filté reçoit l’écrou sur lequel se monte la pince (ER32, ER40, EOC25...).
• Différents modèles d’écrous existent : classique, silencieux, à roulement (voir page A-93)
• Pour préserver les cônes dans le temps il est préconisé de les entretenir à l’aide d’accessoires de nettoyage adaptés type KD190.NETPACK..
