- Arbre porte-fraise ISO30 Cranté Tirette Morbidelli A=39 LU.96 Arbre Ø30 Bride femelle Rot.Droite
Arbre porte-fraise ISO30 Cranté Tirette Morbidelli A=39 LU.96 Arbre Ø30 Bride femelle Rot.Droite
https://odoo.forgesdelaloire.fr/shop/kd103-isot4-arbre-porte-fraise-iso30-crante-tirette-morbidelli-a-39-lu-96-arbre-30-bride-femelle-rot-droite-4330 https://odoo.forgesdelaloire.fr/web/image/product.template/4330/image_1920?unique=a3cde08Référence article :
VFF230G100
Photos non contractuelles – se référer aux détails techniques ci-dessous

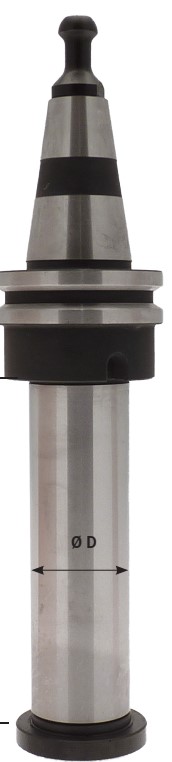

Arbre porte-fraise IS30 (SK30)
Application et usage prévu
• Pour le montage de porte-outils à alésage sur la broche de la machine
Conditions d'utilisation
• Sur défonceuse à commande numérique
• Montage de l’outil sur le cône a l’aide de la station de montage KD190.ETHSK
À Noter
• Le serrage des brides se fait à l’aide de 3 vis à tête cylindrique hexagonale M6x25 mm (incluses).
• Pour préserver les cônes dans le temps il est préconisé de les entretenir à l’aide d’accessoires de nettoyage adaptés type KD190.NETPACK..
• Pour fonctionner correctement, l’outil doit être monté et maintenu à l’aide de bagues de remplissage, et l’ensemble nécessite une prestation d’équilibrage (vendue séparément).

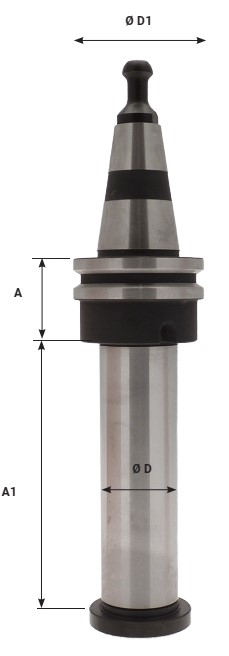

Dimensions | |
---|---|
Hauteur utile | 96 |
Hauteur A= | 39 |
Hauteur cône | 52 |
Diamètre de base du cône | 32 |
Diamètre flasque | 50 |
Equilibrage | 12000 trs/min |
Connectiques | |
Tirette | Morbidelli |
Connectique | Arbre Ø30 |
Coupe | |
Sens de rotation | Droite |
Fonctionnalités | |
Ecrou | Bride femelle |
Type | |
Produit | Arbre porte-fraise |

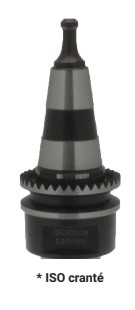

Système | ISO30 Cranté |
Arbre porte-fraise IS30 (SK30)
Application et usage prévu
• Pour le montage de porte-outils à alésage sur la broche de la machine
Conditions d'utilisation
• Sur défonceuse à commande numérique
• Montage de l’outil sur le cône a l’aide de la station de montage KD190.ETHSK
À Noter
• Le serrage des brides se fait à l’aide de 3 vis à tête cylindrique hexagonale M6x25 mm (incluses).
• Pour préserver les cônes dans le temps il est préconisé de les entretenir à l’aide d’accessoires de nettoyage adaptés type KD190.NETPACK..
• Pour fonctionner correctement, l’outil doit être monté et maintenu à l’aide de bagues de remplissage, et l’ensemble nécessite une prestation d’équilibrage (vendue séparément).
