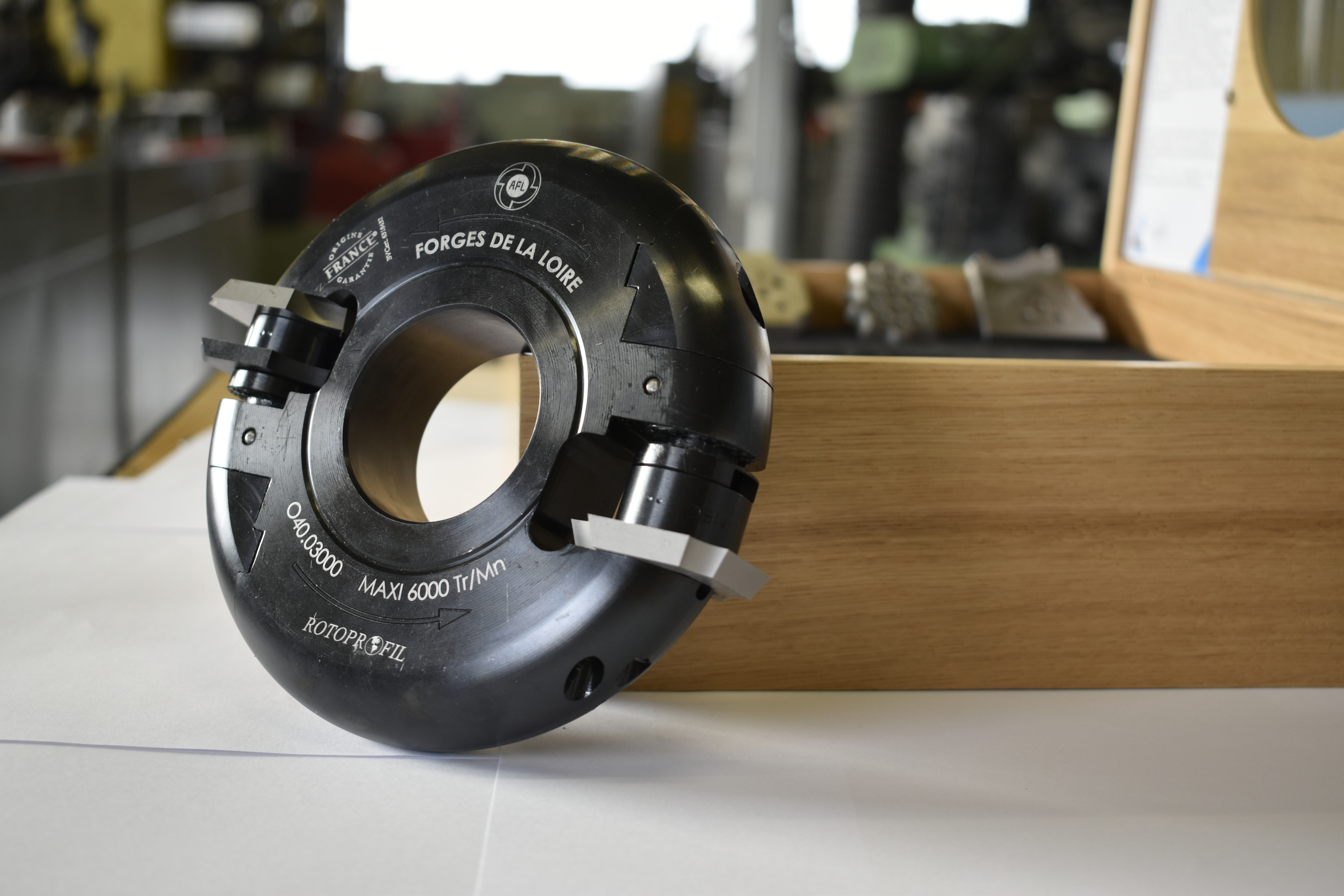

Rotoprofil 2021

...50 ans d'évolution...

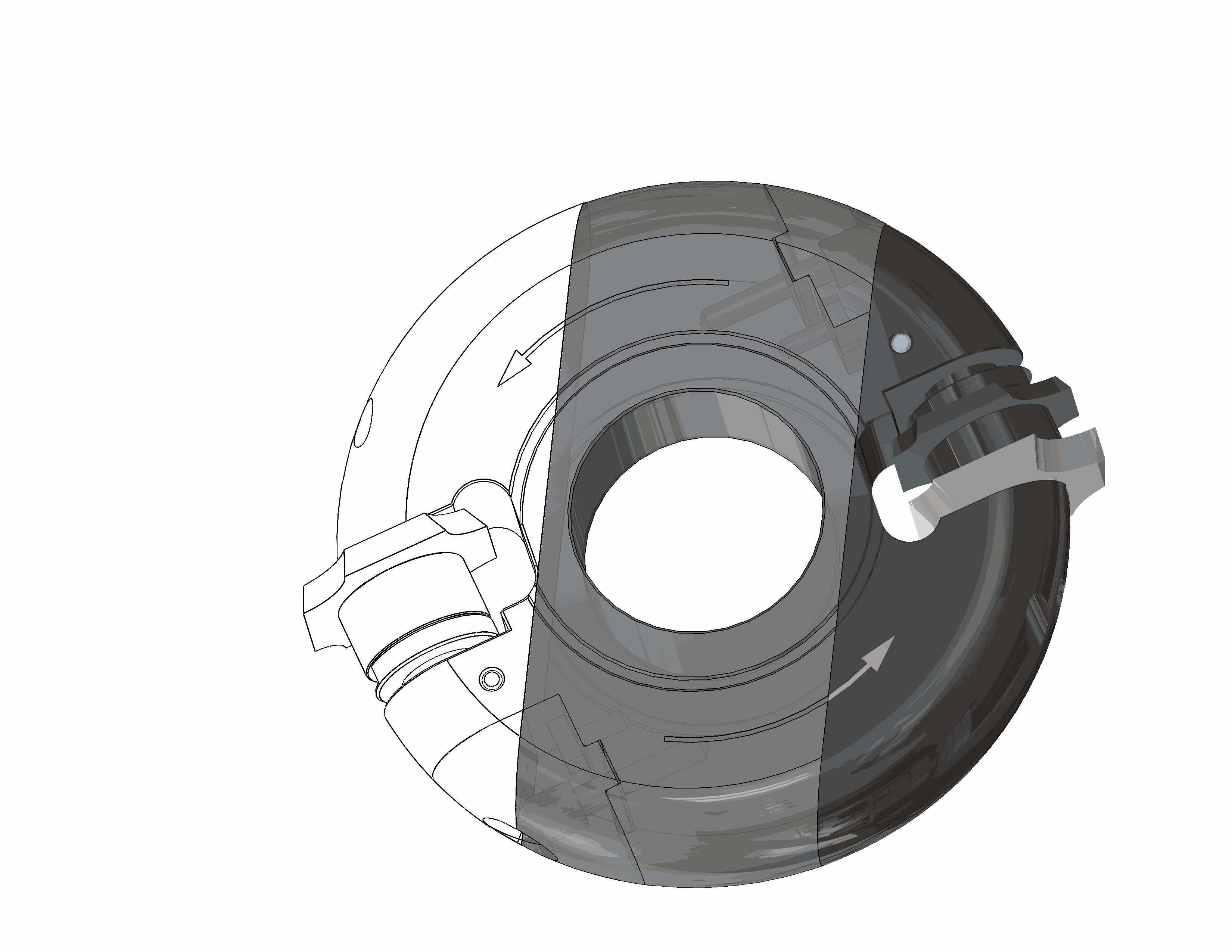

Porte outils universel à lames interchangeables, le Rotoprofil est l’outil polyvalent, évolutif et économique par excellence. Cette nouvelle génération de Rotoprofil conserve tous les avantages de ses prédécesseurs et y adjoint de nouveaux arguments pour faire de cet outil votre compagnon, efficace au quotidien, pour un travail en toute sécurité.

Fierté d’EDTO - Forges de la Loire, ce nouveau modèle découle d’un savoir-faire acquis depuis 70 ans.

Entièrement élaboré par notre bureau d’études et fabriqué dans nos ateliers, le Rotoprofil propose :

• Lames jusqu'à 80 mm pour des profils plus hauts en 1 seule passe.

• Corps d'outil permettant de travailler en MEC & MAN.

• Nouveau système de lames avec plaquettes carbure amovibles.

Nouveau système de serrage breveté pour simplifier le changement des lames et déflecteurs.

• Plus de 150 lames standards.

Infinité de profils de lames sur mesure pour répondre à vos besoins spécifiques.

Attaque positive de 15° des lames pour une excellente qualité de finition.

Obtenez votre Rotoprofil dès maintenant

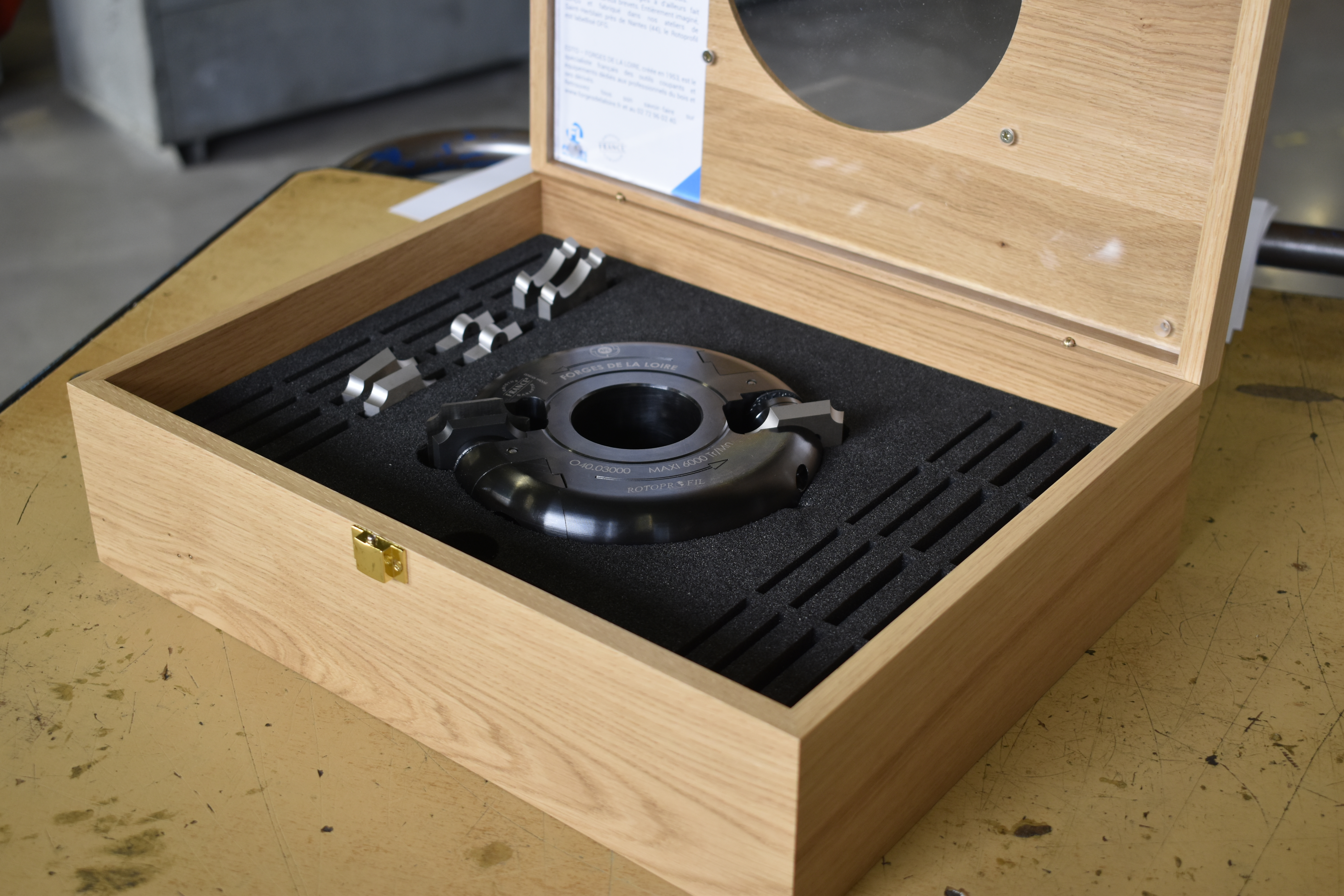

Et recevez un coffret de rangement exclusif en chêne massif

Commander mon Rotoprofil

ECONOMIQUE



Un seul corps d’outils pour une infinité de lames adaptables (plus de 150 en standard au catalogue).

L’astucieux dispositif de pivotement des lames autorise jusqu’à 8 profils d’usinage.

ERGONOMIQUE



Nouveau système de serrage à piston hélicoïdal, breveté.

Simplifie grandement la mise en place et lechangement des lames et déflecteurs.

La rigidité de l’outil s’en trouve aussi améliorée.

MULTIUSAGES



Pour usiner différents types de matériaux, des lames avec plaquettes carbure amovibles peuvent être montées sur l’outil.

Elles se remplacent aisément et suppriment les contraintes d’affûtage.

ROBUSTE



La conception et la robustesse du Rotoprofil offrent une capacité de travail des lames jusqu’à 80 mm. Une vraie valeur ajoutée qui vous permet de réaliser des profils plus hauts en une seule passe.

Le corps du Rotoprofil est en acier pour accroître sa durée de vie.

POLYVALENT MAN / MEC


Le Rotoprofil propose un corps d’outil permettant un travail en MAN ou en MEC (en respectant certaines conditions). Un avantage considérable qui permet un passage progressif vers la sécurité en l’équipant de déflecteurs selon vos besoins.

SECURITE



Le Rotoprofil est conçu pour recevoir un déflecteur et être en conformité avec lanorme EN 847-1.

Le positionnement des lames et déflecteurs se fait par l’intermédiaire d’un détrompeur. Cela garantit une seule possibilité de montage des lames pour une sécurité accrue.

Présentation du Rotoprofil




Mise en application avec une lame de 80mm

Nouvelle génération de Rotoprofil en action. La lame de 80mm utilisée ici est issue d’une demande spécifique d’un client. Elle a été créée sur mesure.




Mise en application avec une lame carbure

Ici dans une configuration différente. La découpe est effectuée grâce à une lame carbure amovible avec déflecteur, et va s’utiliser sur des panneaux dérivés du bois (aggloméré, médium…).
Notez qu’il n’y a pas un éclat

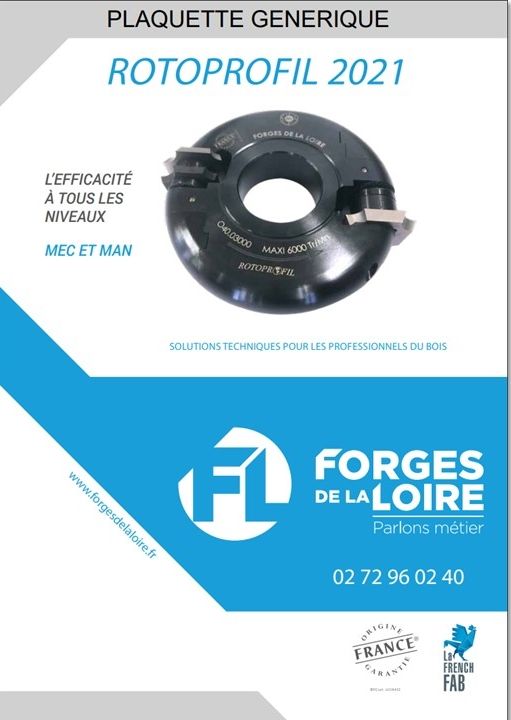

Télécharger les fiches produits et notices




Odoo image et bloc de texte         Version O40.02 MEC





         Version O40.02 MAN



Odoo image et bloc de texte         Notice d'utilisation

Un montage facile et sécurisé

Version MAN

Odoo - Echantillon n°1 pour trois colonnes

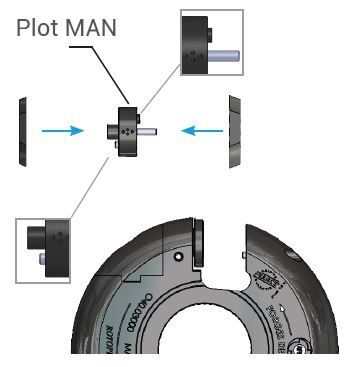

Etape 1 :

Le plot MAN, muni d’un détrompeur coté lame et coté déflecteur assure un montage évident et simple de l’ensemble (même principe pour les outils carbure et les lames sur mesure).

Odoo- Echantillon n° 2 pour trois colonnes

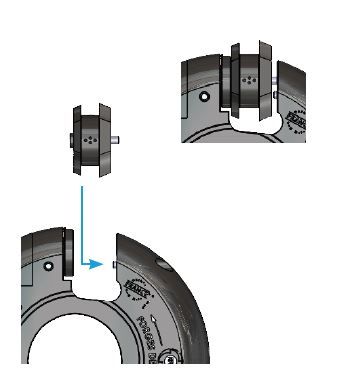

Etape 2 :

Une fois assemblé, l’ensemble se glisse aisément dans les deux rainures de pré-centrage du Rotoprofil. Il ne vous reste plus qu’à le positionner en fonction du profil désiré.

Odoo- Echantillon n° 3 pour trois colonnes

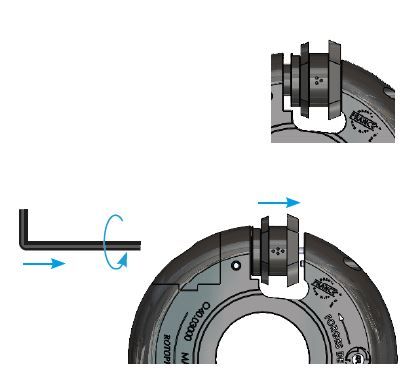

Etape 3 :

Une fois le corps MAN avec lame et déflecteur en place et correctement positionné, vous actionnez le piston hélicoïdal à l’aide d’une clé 6 pans pour insérer l’ensemble sur les goupilles de centrage.

Tutoriel de montage
