    Pré-réglage pour Bouvetage 45°

    Découvrez notre porte-outil à plaquettes HW pour bouvetage d'angle avec pré-réglage intégré : un gain de temps immédiat
    Votre snippet dynamique sera affiché ici... Ce message est affiché parce que vous n'avez pas défini le filtre et le modèle à utiliser.

    Épaisseurs pré-réglées à 12,15,16,18,19 ou 22 mm

    1.

    Si l'épaisseur de bois ne correspond pas aux empreintes pré-réglées, voir " Autres épaisseurs", sinon :

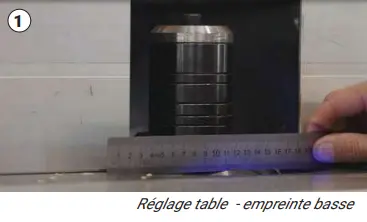

    1. Sélectionner l'empreinte selon l'épaisseur du bois à usiner. Puis régler la hauteur du porte-outil en positionnant tangent l'empreinte basse sélectionnée au niveau 0 de la table  1️⃣

    2.

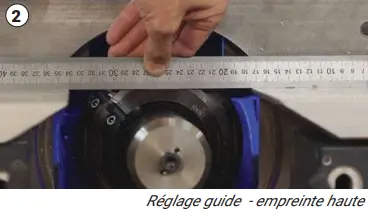

    2. Régler la position du guide tangent à l'empreinte haute sélectionné 2️⃣ Passer à l'étape 4.


    Autres épaisseurs

    1.

    Sélectionner l'empreinte immédiatement inférieure à l'épaisseur du bois à usiner.

    2.

    Puis régler la hauteur du porte-outils en positionnant tangent l'empreinte sélectionnée à la table

    3.

    Calculer la différence d'épaisseur entre le panneau à usiner et l'empreinte sélectionné et remonter l'arbre de moitié (ou placer une bague sous le porte outil)

    4.

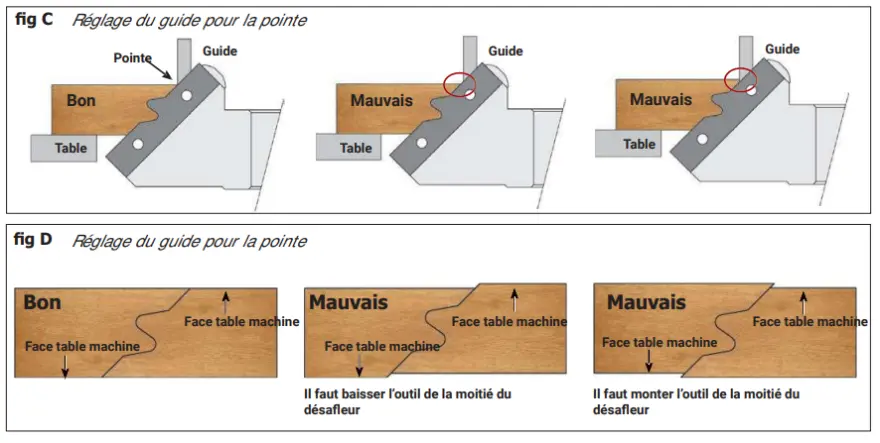

     Régler ensuite le guide pour finir l'assemblage en pointe (fig.C )

    Exemple : Pour panneau de 25 mm, choisissez l'empreinte de 22. Réglez la hauteur du porte outil en positionnant tangent l'empreinte de 22 à la table. Calculez (25-22)/2=1.5; remontez donc l'arbre de 1.5 mm.


    5.

     Usiner et vérifier puis affiner éventuellement le régalage si besoin. Cette opération n'est pas systématique, mais devant la disparité des épaisseurs de panneaux, elle peut s'avérer nécessaire


    Voir le détail du porte outil bouvetage à 45°
